对于没有电路知识的初学者来说，一看到电路图就会头疼。那些复杂的图形就好比天文数字一样让人难以捉摸。今天小编带大家来认识一下电路设计中经常使用的一些电子元器件的符号，希望对想要入行的电子工程师们有所帮助。

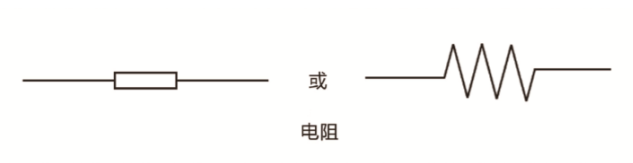

1、电阻

电阻常用的有2种画法，方形的画法是国内的标准画法，波浪线的是国外的画法。

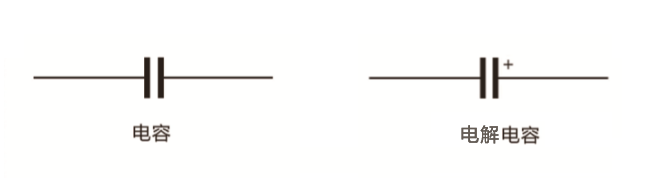

2、电容

电容的画法也有好几种，常用的有2种。一种是通用的电容画法，另一种是电解电容的画法。

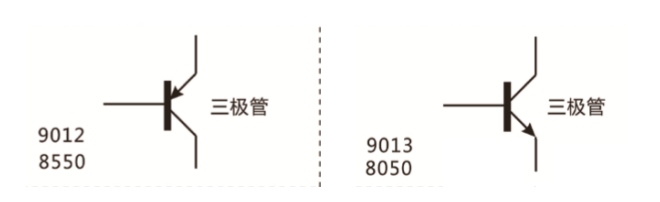

3、三极管

三极管也有2种画法，2种画法都是常用的，它们分别表示了三极管的性能差别。

4、二极管

二极管和发光二极管，它们本是一家人，只因为发光二极管可以发光，就被人们重用了，制作成各种外形、各种颜色， 用在显示屏、照明灯上面，而不会发光的普通二极管就只能默默地隐藏在电路板中了。箭头代表光的意思。

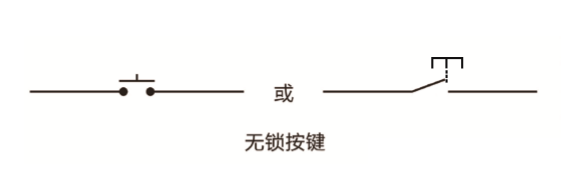

5、无锁按键

无锁按键也就是微动开关。微动开关的图标和实物并不像，看来还是原理结构类的图标。

图标上有2个圆点， 表示的是金属接触点，每个接触点都与引出脚连接。

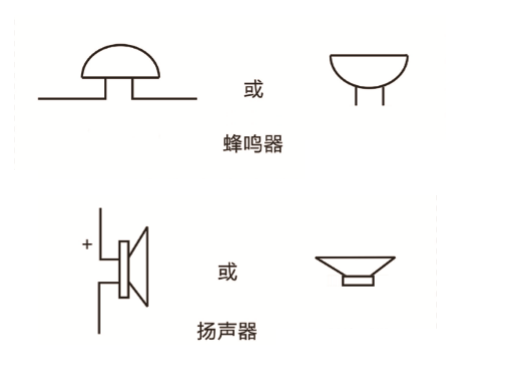

6、蜂鸣器和扬声器

蜂鸣器和扬声器虽然都是发声的元器件，可是画法却差很多。扬声器的图标长得非常像音响里喇叭，应该属于外观画法，蜂鸣器则应该属于抽象派的画法了。

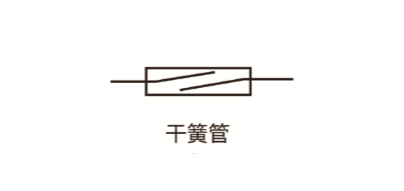

7、干簧管

干簧管的实物就是一个玻璃管中间有2条铁片，电路图中的图标算是外观画法。

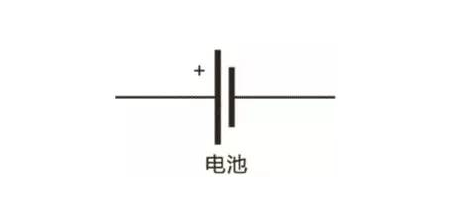

8、电池

几乎每一个电路中都有电池的使用， 电池的画法只有一种，一长一短2条竖线，长的表示正极，短的表示负极。

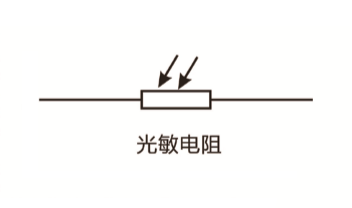

9、光敏电阻

前面我说过2个箭头代表的是“光”，那么现在我们看到的光敏电阻中的箭头也是光的使者。与发光二极管的区别是，光敏电阻图标上的箭头是向内的，意思是接收光线；发光二极管的箭头是向外的，表示发出光线。

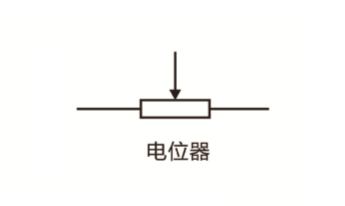

10、电位器

电位器就是可以调节阻值的电阻。在电位器实物上有一个可以调节的旋钮，用来调整电阻值的，而在电位器的图标上也有这个部分的体现。

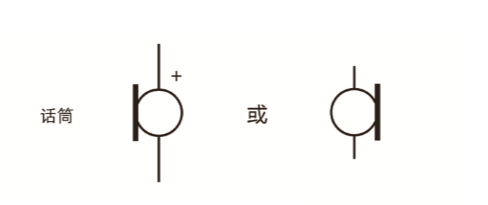

11、话筒

话筒的图标完全是外观的画法，图标中的圆形表示的是话筒的外形，旁边的竖线表示接受声音的振膜。有一些话筒是有正负极区分的，在看电路图时要注意，极性不要弄错。

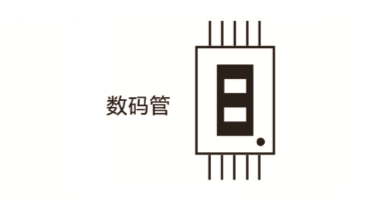

12、数码管

数码管也是外观画法，而且非常直观，一点艺术创造的成分都没有，不过也好，一目了然。

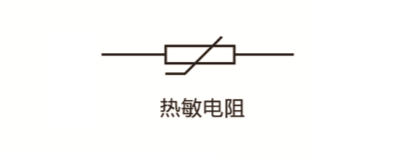

13、热敏电阻

热敏电阻的图标也很好玩，像是一个电阻图标加一根冰球球杆。我们把这根类似球杆的东西想象成一根铁条，它斜插入了电阻的身体里，这根铁条相当于热量的传导器，把外部环境中的热量通过铁条导到电阻的内部，使得电阻内部的阻值发生变化，从而实现了热敏的效果。

---

常用元器件基本就介绍完毕了，我们再来说说连线。

连线的作用就相当于一根导线，通过它把各种元器件按一定的电路规则连接在一起，形成可以正常工作的电路。在电路图中只要用直线把元器件连在 一起，就如同我们小学时候见到的连线题一样，只要把正确的项目连在一起就行了，之所以要用直线，是为了方便观看。

那么当两条线相交的时候，是表示这两条线是联通的还是断开的呢？电路设计者已经帮我们解决了这个问题。

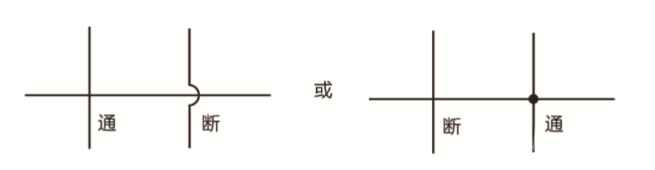

左边这种方式是当两线相交即表示连通，若要表示断开，就在相交的位置处画一个半圆，看似一幅立体的图像，半圆形的设计像拱桥一样，跨过了下边的线，没有任何瓜葛?；褂幸恢址绞绞前严嘟坏牧教跸呤游峡?，如果想表示连通，就在相交的位置上画一个圆点。通常在国内的电路图绘制中多采用画圆点表示连通的方式。

另外，参数在电路设计中是非常关键的部分，参数就是指在电路图中各元器件所应有的标准电气数据，比如电阻的阻值、电容的容值以及电池的电压等。通常需要在每个元器件上标出的参数有1到4种不等，必要时还会加一些纯文字的备注。加参数的目的就是可以让看图者正确无误地按图完成制作，只要达到这个目的，参数怎么标都可以，没有一定之规。

在国内的大部分网站上发布的电路图都是有问题的，主要是因为大家对参数的标注并没有太重视。在他们看来，电路连接没有问题就可以了，可这是多么低的标准呀。我想既然学会了电路图，就要把它做好，做不到精致，至少也要合格。希望大家可以养成认真绘图的好习惯，也许你小小的认真，可以帮助更多的后来者入门呢。

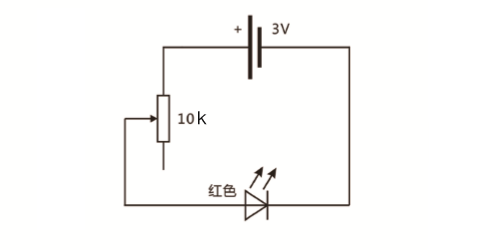

在这里我给出一张用电位器调整LED灯亮度的电路图。

如上图就是一张完整的图纸了，各元器件正确连接，参数简洁、 清晰。其中LED上面标出“红色”则表示 LED的颜色，如果没有标颜色参数，就说明对LED颜色没有要求。电位器只标出阻值是10kΩ，其他参数没有标，表示并不重要，只要阻值正确就OK。

学习电路设计一定要循序渐进，边理论边实践。
